適用范圍：水管，噴涂，汽車，泵，化工管道，氣缸，機械，軸承，閥門，電器，托輥，機械液壓油封，液壓油缸，液壓油封，氣動汽缸，氣缸活
添加個人微信

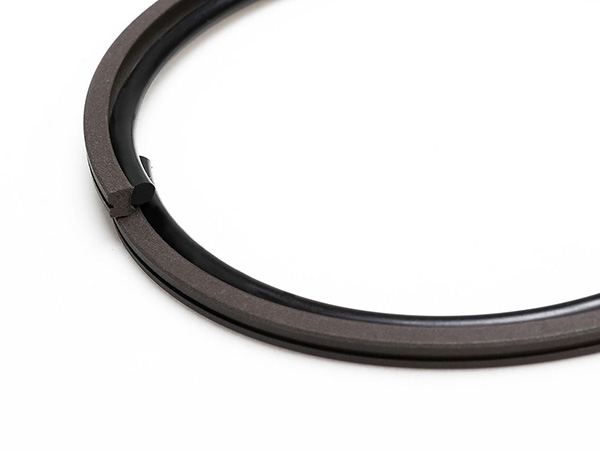

標準材料密封環：填充聚四氟乙烯F-PTFEO形圈：丁腈橡膠NBR或氟橡膠FKM特點-要求活塞桿或活塞密封的場合均可提供-摩擦力小-啟動時不爬行，無粘滯現象-抗磨性及尺寸穩定性好-溝槽簡單且尺寸小，具有潤滑腔支持 | 環保 | 優質 | 廠家 | 加工 | 質量 |
| 材料 Material | ||
| O 圈 O ring | 滑環slide ring | |
| 標準設計Standard | NBR | PTFE-青銅 PTFE-Bronze |
| 特殊Standard (on request) | FKM | PTFE 碳纖維 PTFE-carbon |
| 設計標準或互換 Standard or can fit the groove |
| ISO 7425/1 |
| TG40/41/42 |
| TG43/44/45 |
| Installation Dimension table based on Metric Size 公制溝槽尺寸(mm) | ||||||||||
| 缸徑 D H9 | 溝槽底徑d h9 | 槽寬 L +0.2 | O型圈線徑 d1 | R≤ | C≥ | 擠出間隙 Max Gap E | ||||
| 100bar | 200bar | 300bar | ||||||||
| 8~39 | D-4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 | ||
| 40~79 | D-7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 | ||
| 80~132 | D-11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 | ||
| 140~329 | D-15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 | ||
| 330~669 | D-21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 | ||
| 670~999 | D-28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 | ||
代碼
產品形狀
壓力
速度
溫度
產品材料
介質
應用
